Скоба К1157

Для чего предназначена скоба К1157?

Скоба К1157 предназначена для крепления кабельной стойки (К1150-К1155) к несущей конструкции (к стене, к металлическому швеллеру или профилю, к трубе, к бетонным и металлическим опорам и т.д.) путем пристрелки, приварки или с помощью болтового соединения. Использование cкобы К1157 при прокладке кабельных трасс в разы ускоряет монтаж коммуникаций и делает их максимально практичными и надежными.

Скоба кабельная К1157

Технические характеристики

Скоба К1157 представляет собой стальную пластину в форме шляпного профиля, в центре скобы имеется прямоугольное отверстие с загнутыми внутрь двумя язычками, язычки предназначены для фиксации кабельной стойки.

К1157 изготавливается из стали толщиной 2 мм, длина скобы составляет 160 мм, ширина 45 мм, высота 30 мм, масса 140 гр.

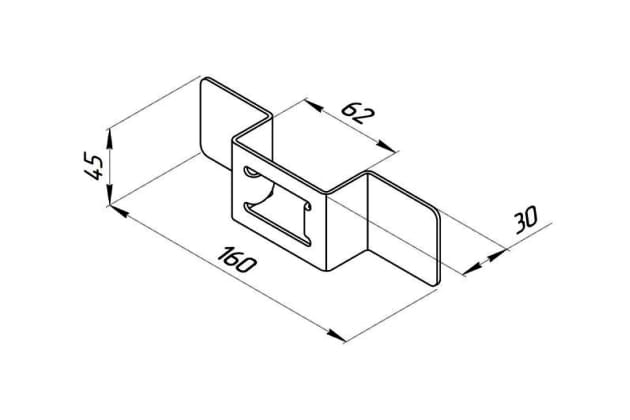

Чертеж

Скоба К1157Р

Если в лапках скобы имеются отверстия для болтового крепления к несущей опоре, то к маркировке скобы К1157 добавляется буква «Р», таким образом, скоба К1157 с двумя отверстиями, которые предназначены для крепления к несущей конструкции с помощью болтов или анкеров, будет иметь маркировку К1157Р.

Виды покрытий

Скоба К1157 может иметь три вида покрытия: У3, УХЛ2.5 и ХЛ1.5.

• К1157 У3. Скобы К1157 климатического исполнения вида У3 имеют лакокрасочное покрытие. Краска наносится методом порошкового окрашивания, по желанию заказчика возможна покраска в любой цвет по таблице RAL. Толщина лакокрасочного покрытия у скоб К1157 с климатическим исполнением У3 составляет от 41 до 65 микрон.
• К1157 УТ2,5. Скобы К1157 климатического исполнения вида УТ2.5 изготавливаются из предварительно оцинкованной листовой стали по методу Сендзимира (способ нанесения антикоррозийного покрытия, при котором лист стального проката погружается в ванну с раскаленным жидким цинком, далее излишки цинка сдуваются воздушным потоком, данный метод получил свое название в честь создателя – инженера Тадеуша Сендзимира). Толщина цинкового покрытия у скоб К1157 с климатическим исполнением УТ2,5 составляет от 11 до 19 микрон.
• К1157 УТ1,5. Скобы К1157 климатического исполнения вида УТ1.5 изготавливаются из стали с последующим нанесением защитного покрытия методом горячего цинкования (погружение уже готового изделия, скобы К1157, в расплавленный цинк при высокой температуре). Толщина цинкового покрытия у скоб К1157 с климатическим исполнением УТ1,5 составляет от 97 до 130 микрон.
